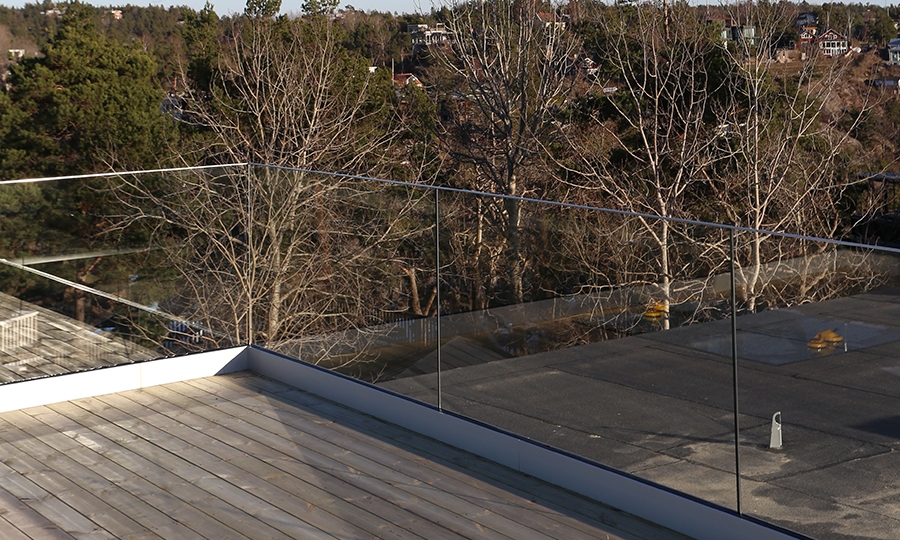

Inoxa DUO Railing – Glasräcke med aluminiumskena

Om räckesskenorna

Skenor finns för tre olika kN klasser. De kan monteras ovanpå bjälklaget eller på sidan. Välj natur aluminium, svart anodiserat eller valfri RAL kulör. Skenorna levereras i 2,5 meters längder och kapas vid monteringen.

Klossar för glas är justerbara vilket gör att du kan justera glaset inåt eller utåt lite vid monteringen för att få dem i linje. Verktyg för klossning ingår.

Skenorna kopplas ihop med de medföljande stiften för bästa reslutat.

Det är alltid 10mm mellan varje glas för justermån och eventuella rörelser.

Duo680/681: 1,0kN

Duo850/200: 1,5kN

Duo630/631: 3,0kN

Ytbehandling skenor

Duo680 samt 681: Naturanodiserad aluminium, svartanodiserad aluminium eller valfri RAL kulör. Den svartanodiserade är inte lackad utan anodiserad i svart från fabriken vilket ger en bättre produkt med längre livslängd.

Övriga skenor: Naturanodiserad aluminium, svart RAL 9005 glans 30 eller valfri RAL kulör.

Glasval

Privat miljö skena 680/681 – 1,0kN: Välj 12mm härdat om du har tex markplan, eller ett 12,76mm härdad lamell om du har fallhöjd över 2 meter.

Offentlig miljö skena 850/200 – 1,5kN: I offentliga miljöer som tex skolor använder man ett härdat och laminerat 16,76mm glas.

Publik miljö skena 630/631/331 – 3,0kN: Till publik miljö räknas läktare eller större samlingslokaler. Ett 25,52mm härdat och laminerat glas krävs.

Glas:

Du kan välja mellan klart, opalfrostat som är insynsskyddat eller ett grått glas.

Det gråa är inte insynsskyddat men ger en lite mörkare effekt. Alla glas har slipade och polerade kanter samt lätt stötta hörn så man inte kan sticka eller skära sig på kanterna. Alla glas mått anpassas alltid i varje objekt.

Vi har CE märkning på alla glas om önskas, kontakta oss.

Handledare

Rostfria: Runda 42,4mm handledare i borstad yta 316 syrafast. Levereras i längder om 3000mm och måste kapas in på plats för bästa resultat. Max längd är 3000mm och skarvas därefter med rak skarv om det är längre längder. Alla hörn, kopplingar mm ingår. Monteras med distansklossar på glaset och lite Silicon.

Trähandledare: Rund 45mm trähandledare i Ek eller Mahogny. Levereras med kapmån för exakt inkapning på plats. Giras och skruvas ihop i hörn/vinklar. Maxlängder ca 3500mm. Vid längre längder sitter det ett färdigt skruvstift i ändan, bara att skruva ihop för att få den totala längden. Punktlimmas på glaset med Silicon.

Platt U-list: Platta u-lister finns i 316 syrafast rostfritt,  svart lack aluminium eller PVD mässingsyta. Levereras i längder om 3000mm och kapas på plats. Färdiga vinklar och hörn ingår i din order. Limmas med Silicon på glaskanten. Mässing platt U-list maxlängd 1500mm.

Höjder räcke

Normalt är det vanligast med höjd 1100mm. Andra vanliga val är 900mm och 1000mm. Höjden räknas alltid från golv till ovankant räcke.

Har du andra önskade höjdval så tillverkar vi självklart det i önskad höjd, om du tex har en sarg som inte kräver så högt glas.

Glasbredder

Våra CAD program räknar med maxbredd glas ca 1500mm som standard, men du kan beställa bredare glas för att minska antalet skarvar mellan glas, upp till 2500mm/glas.

LED belysning

Vid val med handledare i rund rostfri eller rund 45mm trä kan en LED list monteras under handledaren så det lyser ner i glaset.

Detta val fungerar inte med platt U-list.

Finns i  3000, 4000 eller 6500 Kelvin. COB LED vilket ger en jämn belysning och inga punkter.

Dimbar – Drivdon beställs separat.

Vinklar

Du kan välja vilka vinklar du vill i ditt objekt. Om du beställer en rostfri, svart eller mässing platt U-list så tillverkar vi den vinkeln du anger så glasen binds ihop i alla vinklar. Vid rund rostfri handledare finns 90 graders kopplingar och vid andra vinklar svetsar vi den i din vinkel.

Skenan levereras med färdiga vinklar i samtliga hörn. Du slipper gira skena vilket ger en enklare montering och ett bättre resultat då skenorna kan kopplas ihop med hörnen.

Skötselråd:

Aluminium: Inget material är helt underhållsfritt, så inte heller aluminium eller lackerat. Puts, rengöring 1-2 ggr/år beroende på var i landet man bor samt hur utsatt räcket är monterat. Om du får skada i lackerad yta åtgärda detta omgående så det inte blir färgflag som sprider sig.

Glas: Rengör glas med vanlig fönsterputs utan slipande egenskaper. Undvik starka medel och undvik högtryckstvätt då risken för s.k. lamellsläpp ökar. Glas till räcken är i princip ett helt vanligt glas, precis som tex ett fönsterglas förutom själva lamineringen, härdningen eller tjockleken.

Rostfri handledare/platt U-list: Inget material är helt underhållsfritt, så inte heller rostfritt även om namnet antyder det. Puts, rengöring 1-2 ggr/år beroende på var i landet man bor samt i vilken utsatt miljö räcket är monterat. Beställ till vårt Nano rengöringspaket som även ger en skyddande hinna på räcket för att minska angrepp och minimera antalet gånger underhåll behövs. Vi rekommenderar att alltid putsa av och behandla räcket direkt efter montage.

Montering

Enklare beskrivning för montering medföljer leveransen. Kontakta oss gärna vid frågor vid montaget. Du monterar även utifrån medföljande installations CAD, där glasen är markerade med nummer.

Vid order erhåller du ett CAD förslag med yttermått bjälklagskant i 3D. Du kontrollmäter och godkänner/korrigerar måtten till oss innan produktionen startar. Leveransen innehåller sen samma 3D skiss samt en installations CAD. Där framgår vilka glas sitter var etc.

Monteringen kräver minst två personer, vid bredare glas rekommenderas minst tre personer. Var noga att skydda glaskanterna på redan monterade glas med t.ex. kartongpapp och tejp, så man inte råkar ha sönder glas.

Modellen räknas som medelsvår att montera .

Se PDF montering

Se PDF tips för förstärkning av bjälklag.

Infästning

Vid montage i träbjälklag rekommenderas fransk träskruv 10mm. Den finns i två längder beroende på om du har enkelregel eller dubbelregel. 10x60mm respektive 10x80mm. Bricka medföljer om du beställer skruv av oss. I betong använder du den betonginfästning som lämpar sig bäst på plats.

Träaltan: Stabiliteten i ett monterat räcke hänger mest på konstruktionen under. Se våra anvisningar hur du bör förstärka din konstruktion för att få räcket så stabilt som möjligt.

CE märkning

Inoxa har CE märkt alla modeller av DUO-Railing enligt SS-EN 1090-1.

Linjelast 1,0 / 1,5 / 3,0 kN/m

• 0,5 kN/m – räcken i bostadsutrymmen
• 1 kN/m – räcken i allmänna utrymmen
• 3 kN/m – räcken i utrymmen avsedda som offentliga samlingsplatser (t.ex. åskådarläktare)

Vi har CE märkning på alla glas om önskas, kontakta oss.

Boverkets normer

1 – Glasräcken med skenor monterade där fallhöjden överskrider 3 meter från översida bjälklag/golv ner till undervåning måste höjden minst vara 1100mm.

12,76mm härdat och laminerat glas in privat miljö. I offentlig miljö är oftast ett 16,76mm härdat och laminerat glas ett krav. Använd rekommenderade skruvinfästningar.

2 – Trappor och trapplöp måste det vara minst 900mm höjd om fallhöjden är under 2 meter. Över 3 meter fallhöjd gäller höjd 1100mm.

En fallhöjd räknas alltid från där du står, från golv, inte från räckets överkant.

3 – Om räcket skall monteras på mur, låg vägg eller balustrad måste hela enheten, både nedre konstruktion och räcke ha en total höjd på minst 1100mm om fallhöjden överskrider 3 meter. Om muren är lägre än 800mm får räcket inte monteras så man får plats med foten och klättra.

4 – Bygglov? – Det krävs inget bygglov för ett glasräcke. Vid renovering eller utbyte av befintligt räcke som inte håller Boverkets normer behöver du inte ändra nåt, tex höjd som är lägre än dagens normer kan du fortsätta med vid utbyte/renovering. Vid nybyggnation där du har en utsedd besiktningsman måste Boverkets normer följas. Har du funderingar hör gärna av dig till oss eller kontrollera med er tilldelade besiktningsman eller kontrollansvarige hur denne tolkar regler utifrån er situation. Det kan även vara lite olika tolkningar från kommun till kommun.

Länk till Boverket: Läs på Boverkets webbsida om vad som gäller för räcken om du vill ha mer info än det vi nämnt här på sidan. Kontakta oss gärna med frågor då det är lite av en djungel för den oinvigde.

Boverket räcken – extern länk

Boverket om glas i räcken – extern länk

Byggdeklarationer

• Byggvarubedömningen: DUO-Railing glasräcken med skenor finns listade i Byggvarubedömningen och innehar certifiering Miljöbyggnad Guld enligt Sweden Green Building Council.
• Certifierad i Sunda Hus.
• Svanen märkt.

Garantier

Vi lämnar 5 års garanti på skenor.

På glas lämnas ingen garanti då det är ett levande material då sprickor kan uppstå vid spänningar eller yttre påverkan. Vi följer Glasbranschens riktlinjer vid reklamationer på glas.

Läs mer om garanti under Kundservice

Om leveransen

Leveranstid ca 4 veckor.

Leveransen sker alltid från flera avsändare i separata sändningar. Glasen kommer emballerade stående på en träpall direkt från glasfabriken i en separat leverans. Order med handledare i trä som är färskvara, levereras direkt från fabriken.

Övrigt material såsom skenor, handledare etc. kommer i en separat leverans från vårt lager i Stockholm eller Danmark. Vi har valt detta leveransförfarandet dels för att minska leveranstiden, minska kostnader för att kunna erbjuda bästa möjliga pris, och för att undvika onödiga frakter och omlastningar ur miljösynpunkt.

Vad ingår?

Allt du behöver för att få ihop ditt räcke, dock måste du beställa till träskruv om så önskas för att fästa skenan i bjälklaget.

Vilka verktyg behöver jag?

Ett vattenpass för att få skenan i våg. En laser eller ett murarsnöre för att linjera ut skenan rekommenderas. Vi rekommenderar att beställa till glaslyftare vid montering av detta räcket. Transparent vanlig Silicon för att limma vissa delar i räcket, läs mer i monteringsanvisningarna.

Hur beställer jag?

När du gjort din offert online och registrerat den till din E-post, så registreras den också den i vårt system med ett unikt nummer. Detta offertnummer kan vi sen föra diskussioner mot vid eventuella frågor som ofta uppstår.

Offerten som du fått till din E-post innehåller även en länk till vår ordersida, som du använder när du vill beställa ditt räcke.

Vi återkopplar sen med ett ordererkännande och ett CAD förslag på de måtten du angett. Du godkänner eller korrigerar måtten mot CAD ritningen. Vi diskuterar igenom alla eventuella mått, frågor, lösningar tills du känner dig nöjd och godkänner dina mått och order. Ordern går då till produktion.

Du kan närsomhelst under denna process avbryta din beställning. Ingen order är bindande innan du godkänner order och mått.

Betalningsvillkor 10 dagar faktura efter leverans eller via Klarna

Vikter:

Skenor och glas 1,0kN:

Med handledare: ca 44kg/meter

Utan handledare: ca 42-43kg/meter

Skenor och glas 1,5kN:

Med handledare: ca 54kg/meter

Utan handledare: ca 52-53kg/meter

Skenor och glas 3,0kN:

Med handledare: ca 76kg/meter

Utan handledare: ca 74-75kg/meter

Korrosivitetsklass:

316 syrafast rostfritt: C4

Gäller rostfria handledare eller rostfria platt U-lister

Böjt räcke med radie

Vi kan böja skenan och beställa glas i radie till svängda räcken.
