Inoxa FixPoint – Stolpfritt glasräcke

Om FixPoint punktfästen:

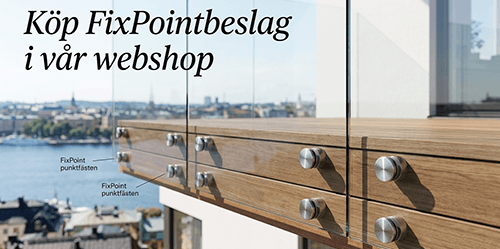

Punktfästen för glas modell Fixpoint monteras på sidan av bjälklag och finns i två djupmått ut från bjälklag, 10 respektive 30mm. 304 rostfritt för inomhus samt 316 syrafast rostfritt för utomhusbruk. Ytbehandling i mässing eller svart lack.

Utomhus rekommenderas djup 30mm mellanrum mellan glas och bjälklag för löv eller snö inte fastnar. Inomhus är ofta 10mm mellanrum bättre för att få glasen närmare bjälklaget.

Det är alltid teoretiskt 10mm mellan varje glas för justermån och eventuella rörelser.

Glasval:

Välj 12mm härdat eller 12,76mm härdad lamell beroende på placering av ditt räcke och fallhöjd. Vid högre fallhöjder såsom takterrasser eller i offentliga miljöer som tex skolor är ett härdat och laminerat 16,76mm glas ett krav. Du kan välja mellan klart, opalfrostat som är insynsskyddat eller ett grått glas.

Det gråa är inte insynsskyddat men ger en lite mörkare effekt. Alla glas har slipade och polerade kanter samt lätt stötta hörn så man inte kan sticka eller skära sig på kanterna. Alla glas mått anpassas alltid i varje objekt.

Vi har CE märkning på alla glas om önskas, kontakta oss.

Handledare:

Rostfria: Runda 42,4mm handledare i borstad yta 316 syrafast. Levereras i längder om 3000mm och måste kapas in på plats för bästa resultat. Max längd är 3000mm och skarvas därefter med rak skarv om det är längre längder. Alla hörn, kopplingar mm ingår. Monteras med distansklossar på glaset och lite Silicon.

Trähandledare: Rund 45mm trähandledare i Ek eller Mahogny. Levereras med kapmån för exakt kapning på plats. Giras och skruvas ihop i hörn/vinklar. Maxlängder ca 3500mm. Vid längre längder sitter det ett färdigt skruvstift i ändan, bara att skruva ihop för att få den totala längden. Punktlimmas på glaset med Silicon.

Platt U-list: Platta u-lister finns i 316 syrafast rostfritt, svart lack aluminium eller PVD mässingsyta. Levereras i längder om 3000mm och kapas på plats. Färdiga vinklar och hörn ingår i din order. Limmas med Silicon på glaskanten. ! Mässing platt U-list maxlängd 1500mm.

Höjd räcke:

Normalt är det vanligast med höjd 1100mm. Andra vanliga val är 900mm och 1000mm. Höjden räknas alltid från golv till ovankant räcke.

Vill du ha annan höjd på räcket så anpassar vi självklart till önskad höjd, om du tex har en sarg som inte kräver så högt glas.

Glasbredder:

Våra CAD program räknar med 1500mm maxbredd på glas och fyra stycken fixpoints som standard. Du kan beställa bredare glas för att minska antalet skarvar mellan glas. Maxbredd glas ligger på ca 2500mm. Då tillkommer extra FixPoints på varje glas för att uppnå samma stabilitet och krav.

Bredd upp till 1500m 4st FixPoints

Bredd från 1500-2000mm 6st FixPoints

Bredd från 2000-2500mm 8st FixPoints

LED belsyning:

Vid val med handledare i rund rostfri eller rund 45mm trä kan en LED list monteras under handledaren så det lyser ner i glaset.

(LED list fungerar inte med platt U-list.)

Data LED list: 24V DC, 10W/meter, 3000, 4000 eller 6500 Kelvin. COB LED vilket ger en jämn belysning och inga punkter.

Dimbar – Drivdon beställs separat.

Vinklar:

Du kan välja vilka vinklar du vill i ditt objekt. Om du även har beställt rostfri handledare eller rostfri, svart eller mässing platt U-list så tillverkar vi den vinkeln du anger så glasen binds ihop i alla vinklar.

Skötselråd:

Rostfritt: Inget material är helt underhållsfritt, så inte heller rostfritt även om namnet antyder det. Puts, rengöring 1-2 ggr/år beroende på var i landet man bor samt i vilken utsatt miljö räcket är monterat. Beställ till vårt Nano rengöringspaket som även ger en skyddande hinna på räcket för att minska angrepp och minimera antalet gånger underhåll behövs. Vi rekommenderar att alltid putsa av och behandla räcket direkt efter montage.

Trähandledare: En handledare i trä är oljad från fabrik men bör oljas in igen direkt efter montaget. Oljning bör ske 1-2 ggr/år beroende på väderlek.

Glas: Rengör glas med vanlig fönsterputs utan slipande egenskaper. Undvik starka medel och undvik högtryckstvätt då risken för s.k. lamellsläpp ökar. Glas till räcken är i princip ett helt vanligt glas, precis som tex ett fönsterglas förutom själva lamineringen, härdningen eller tjockleken.

Montering:

Enklare beskrivning för montering medföljer leveransen. Kontakta oss gärna vid frågor vid montaget. Du monterar även utifrån medföljande installations CAD, där glasen är markerade med nummer.

Vid order erhåller du ett CAD förslag med yttermått bjälklagskant i 3D. Du kontrollmäter och godkänner/korrigerar måtten till oss innan produktionen startar. Leveransen innehåller sen samma 3D skiss samt en installations CAD. Där framgår vilka glas sitter var etc.

I leveransen får du även med skisser på alla glasen med mått och hålbild i glasen för fixpoints.

Monteringen kräver minst två personer, vid bredare glas rekommenderas minst tre personer. Var noga att skydda glaskanterna på redan monterade glas med t.ex. kartongpapp och tejp, så man inte råkar ha sönder glas.

Modellen räknas som medelsvår att montera .

Se PDF montering

Se PDF tips för förstärkning av bjälklag.

Infästning:

Vid montage i träbjälklag levereras alla FixPoints med ett s.k skruvstift för trä. I betong använder du den medföljande maskingängade gängpinnen.

Stabiliteten i ett monterat räcke hänger mest på konstruktionen under. Se våra anvisningar hur du bör förstärka din konstruktion för att få räcket så stabilt som möjligt.

PDF tips för förstärkning träbjälklag.

CE märkning:

Vi har CE märkt våra punktfästen enligt SS-EN 1090-1.

Linjelast 1,0 kN/m som standard

Boverkets riktlinjer för minsta kN krav:

• 0,5 kN/m – räcken i bostadsutrymmen
• 1 kN/m – räcken i allmänna utrymmen
• 3 kN/m – räcken i utrymmen avsedda som offentliga samlingsplatser (t.ex. åskådarläktare) Ej möjlig med denna modellen

Vi har CE märkning på alla glas om önskas, kontakta oss.

Boverkets normer:

1 – Glasräcken monterade där fallhöjden överskrider 3 meter från översida bjälklag/golv ner till undervåning måste höjden minst vara 1100mm.

8,76mm laminerat glas i privat miljö. Vid högre fallhöjder såsom takterrass eller i offentlig miljö, tex skolor bör man använda ett 8,76mm härdat och laminerat glas. Använd rekommenderade skruvinfästningar.

2 – Trappor och trapplöp måste det vara minst 900mm höjd om fallhöjden är under 2 meter. Över 3 meter fallhöjd gäller höjd 1100mm.

En fallhöjd räknas alltid från där du står, från golv, inte från räckets överkant.

3 – Om räcket skall monteras på mur, låg vägg eller balustrad måste hela enheten, både nedre konstruktion och räcke ha en total höjd på minst 1100mm om fallhöjden överskrider 3 meter. Om muren är lägre än 800mm får räcket inte monteras så man får plats med foten och klättra.

4 – Bygglov? – Det krävs inget bygglov för ett glasräcke. Vid renovering eller utbyte av befintligt räcke som inte håller Boverkets normer behöver du inte ändra nåt, tex höjd som är lägre än dagens normer kan du fortsätta med vid utbyte/renovering. Vid nybyggnation där du har en utsedd besiktningsman måste Boverkets normer följas. Har du funderingar hör gärna av dig till oss eller kontrollera med er tilldelade besiktningsman eller kontrollansvarige hur denne tolkar regler utifrån er situation. Det kan även vara lite olika tolkningar från kommun till kommun.

Länk till Boverket: Läs på Boverkets webbsida om vad som gäller för räcken om du vill ha mer info än det vi nämnt här på sidan. Kontakta oss gärna med frågor då det är lite av en djungel för den oinvigde.

Boverket räcken – extern länk

Boverket om glas i räcken – extern länk

Byggdeklarationer:

• Byggvarubedömningen: Stolpfria glasräcken med FixPoint punktfästen finns listade i Byggvarubedömningen och innehar certifiering Miljöbyggnad Guld enligt Sweden Green Building Council.
• Certifierad i Sunda Hus.
• Svanen märkt.

Garantier

Vi lämnar 5 års garanti på beslagen.

På glas lämnas ingen garanti då det är ett levande material då sprickor kan uppstå vid spänningar eller yttre påverkan. Vi följer Glasbranschens riktlinjer vid reklamationer på glas.

Läs mer om garanti under Kundservice

Om leveransen:

Leveranstid ca 4 veckor.

Leveransen sker alltid från flera avsändare i separata sändningar. Glasen kommer emballerade stående på en träpall direkt från glasfabriken i en separat leverans. Order med handledare i trä som är färskvara, levereras direkt från fabriken.

Övrigt material såsom rostfria beslag etc. kommer i en separat leverans från vårt lager i Stockholm eller Danmark. Vi har valt detta leveransförfarandet dels för att minska leveranstiden, minska kostnader för att kunna erbjuda bästa möjliga pris, och för att undvika onödiga frakter och omlastningar ur miljösynpunkt.

Vad ingår?

Alla skruv ingår i din leverans.

Vilka verktyg behöver jag?

Du behöver en skruvdragare och bits. Ett vattenpass för att rikta beslagen och glaset samt insexnycklar till de olika skruvarna i beslagen. En laser eller ett murarsnöre för att linjera ut centrumlinjen på punktbeslagen rekommenderas. Transparent vanlig Silicon för att limma vissa delar i räcket, läs mer i monteringsanvisningarna.

Hur beställer jag?:

När du gjort din offert online och registrerat den till din E-post, så registreras den också den i vårt system med ett unikt nummer. Detta offertnummer kan vi sen föra diskussioner mot vid eventuella frågor som ofta uppstår.

Offerten som du fått till din E-post innehåller även en länk till vår ordersida, som du använder när du vill beställa ditt räcke.

Vi återkopplar sen med ett ordererkännande och ett CAD förslag på de måtten du angett. Du godkänner eller korrigerar måtten mot CAD ritningen. Vi diskuterar igenom alla eventuella mått, frågor, lösningar tills du känner dig nöjd och godkänner dina mått och order. Ordern går då till produktion.

Du kan närsomhelst under denna process avbryta din beställning. Ingen order är bindande innan du godkänner order och mått.

Betalningsvillkor 10 dagar faktura efter leverans eller via Klarna

Vikter:

Med rund handledare: ca 43kg/meter

Utan handledare eller med platt u-list: ca 40-42kg/meter

Korrosivitetsklass:

316 syrafast rostfritt: C4

316 syrafast rostfritt svart: C4

316 syrafast rostfritt mässing: C4

Svart och mässing är rostfria beslag som ytbehandlats
