Inoxa Marina – Rostfritt stångräcke

Stolpar och infästning:

Runda stolpar ovanpå montage: Stolpe dim. 42,4mm. Svetsad fot på 100mm i diameter och har 3st hål för skruv. Täcks sedan med ett fotlock på 105mm.

Sidomontage runda stolpar: Runda sidobeslag 110mm i diameter.

Alla modeller är i 316 A4 syrafast rostfritt material.

Borstad yta

1100mm höjd med 5st stänger anses som standard och det vanligaste valet.

Stång:

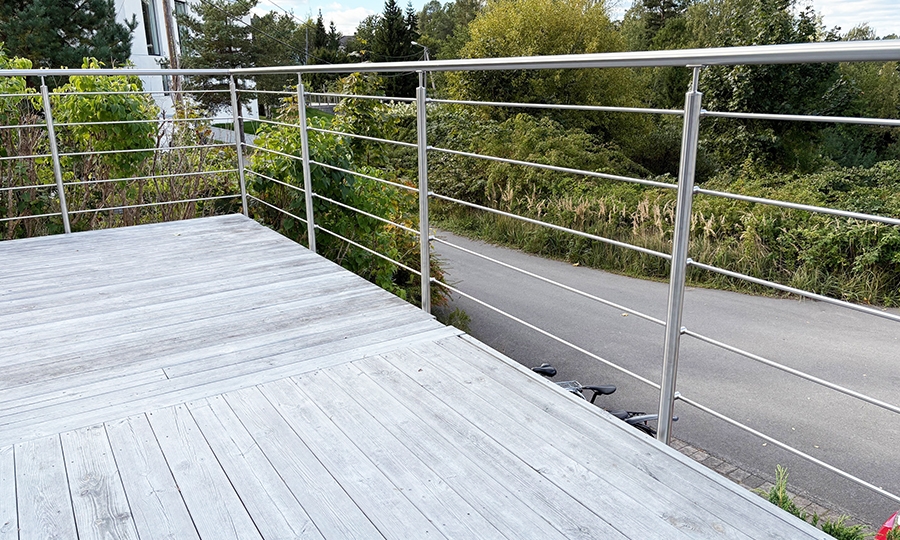

Stången är rund 12mm, borstad slipad yta 316 syrafast utomhus material. Stången levereras i längder om 3meter och kapas med rondellkap vid montaget.

Vid längre längder så kapas den in mitt på en stolpe inne i stånghållaren så skarven inte syns. Stången kläms fast i stånghållaren med små insexskruvar. Du kan välja från 1st till 8st st stänger i höjd.

Handledare/knoppavslut:

Rostfri handledare: Samma material och dimension som stolpen. Handledarna är kapade i rätt mått vid leverans efter måttsatt CAD. Max längd är 3000mm och skarvas därefter med rak skarv om det är längre längder. Alla hörn, kopplingar mm ingår. Behöver borras på plats för de medföljande M5 skruven. Borr och gängtapp för skruvdragare ingår i leveransen.

Trähandledare: Rund 45mm. Finns i Ek eller Mahogny. Levereras med kapmån för exakt kapning på plats. Giras och skruvas ihop i hörn/vinklar. Max längder är ca 3500mm. Vid längre längder sitter det ett skruvstift monterat i ändan, bara att skruva ihop för att få den totala längden.

Knoppavslut: Väljer du utan handledare så avslutas stolpen med en ändknopp i rostfritt.

LED belysning:

LED spot handledare: Till rund rostfri handledare kan även välja till runda LED lampor. De sitter i färdiga 12mm hål. Enkelt montage.

LED knopp: Med runda stolpar utan handledare kan du välja till en ändknopp med LED belysning.

Alla LED lampor till räcken är dimbara.

Höjd räcke:

Höjd standard är 1100mm till ovankant räcke. Övriga vanliga höjder är 1000mm, 900m och 800mm.

Vi kan också anpassa denna modellen till vilken höjd du önskar.

Höjd 1100mm och 5st stänger är det vanligaste valet.

CC mått stolpar

Max CC centrum mellan stolpar med stänger ligger på 1700mm.

Vinklar:

Topmonterat runda stolpar: Du kan välja vilka vinklar du vill.

Sidomonterat runda stolpar: Runda sidobeslag finns för 90 graders hörn, men i övriga grader blir det dubbla stolpar.

Vinklar förutom 90 grader: I alla andra vinklar än 90 grader måste stolpen/stolparna förskjutas lite då stången inte kan vinklas mitt på en stolpe. Då vinklas stången och eventuell handledare och  i kopplingar i luften mitt över din vinkel på altanen, men stolpen står ca 100mm innan eller efter vinkeln.

CC mått stolpar

Max CC centrum stolpar är 1700mm

Skötselråd:

Rostfritt: Inget material är helt underhållsfritt, så inte heller rostfritt även om namnet antyder det. Puts, rengöring 1-2 ggr/år beroende på var i landet man bor samt i vilken utsatt miljö räcket är monterat. Beställ till vårt Nano rengöringspaket som även ger en skyddande hinna på räcket för att minska angrepp och minimera antalet gånger underhåll behövs. Vi rekommenderar att alltid putsa av och behandla räcket direkt efter montage.

Trähandledare: En handledare i trä är oljad från fabrik men bör oljas in igen direkt efter montaget. Oljning bör ske 1-2 ggr/år beroende på väderlek.

Montering:

Enklare beskrivning för montering medföljer leveransen. Kontakta oss gärna vid frågor vid montaget. Du monterar även utifrån medföljande installations CAD, där CC mått stolpar är utsatta.

Vid order erhåller du ett CAD förslag med CC stolpar i 3D. Du kontrollmäter och godkänner/korrigerar måtten till oss innan produktionen startar. Leveransen innehåller sen samma 3D skiss samt en installations CAD. Där framgår CC mått mellan samtliga stolpar.

Man vara ensam att montera men vi rekommenderar två personer, i alla fall vid montage av handledare,

Rostfria stänger levereras i 3m. Svarta stänger levereras i 1,5m längder. Kapas på plats.

Modellen räknas som enkel att montera för händig person.

Se PDF montering

Se PDF tips för förstärkning av bjälklag.

Infästning stolpar:

Stolpar ovanpå: Vid montage i träbjälklag måste skruven fästas ner i underliggande reglar, inte bara i trallen. I betong bör man inte borra närmare betongkanten än 50mm.

Stolpar sidomontage: Vid montage i träregel bör man ha dubbla 45mm reglar där stolpen sitter för att få bäst infästning. I betong bör man inte borra närmare betongkanten än 50mm.

Stabiliteten i ett monterat räcke hänger mest på konstruktionen under. Se våra anvisningar hur du bör förstärka din konstruktion för att få räcket så stabilt som möjligt.

Utomhus rekommenderas för trä infästning: Franska 316 syrafast 8x80mm. I betong 316 syrafasta expander 8x80mm. Inomhus räcker det med elförzinkat. Du kan välja att beställa till skruv för träbjälklag när du beställer.

CE märkning:

Inoxa har CE märkt modell Inoxa Marina, rostfria stolpar med stänger enligt SS-EN 1090-1.

Linjelast 1,0 kN/m som standard

Boverkets riktlinjer för minsta kN krav:

• • 0,5 kN/m – räcken i bostadsutrymmen
  • 1 kN/m – räcken i allmänna utrymmen
  • 3 kN/m – räcken i utrymmen avsedda som offentliga samlingsplatser (t.ex. åskådarläktare) Ej möjlig med denna modellen

Tänk på att ett räcke med stänger inte är godkänt enligt Boverket vid fallhöjder över tre meter då det räknas som klättringsbenäget för barn.

Byggdeklarationer

• Byggvarubedömningen: Inoxa Marina rostfria stångräcken finns listade i Byggvarubedömningen och innehar certifiering Miljöbyggnad Guld enligt Sweden Green Building Council.
• Certifierad i Sunda Hus.
• Svanen märkt.

Boverkets normer:

1 – Ett stångräcke räknas som klättringsbart för barn och får inte monteras vid fallhöjder över 3 meter om du har nybyggnation samt besiktning.

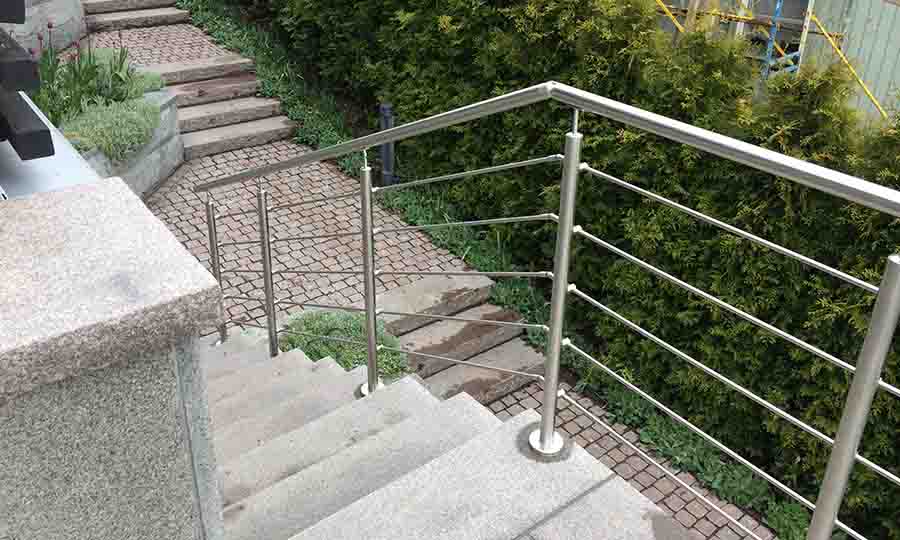

2 – Trappor och trapplöp måste det vara minst 900mm höjd om fallhöjden är under 3 meter. Över 3 meter fallhöjd gäller höjd 1100mm. Du får inte enligt Boverket montera ett QS stångräcke när fallhöjden är över 3 meter. Det räknas som klättringsbart för barn. Du kan däremot montera ett stångräcke i själva trapplöpet lutande men inte på övre plan där fallhöjden ofta blir för högt. En kombination av glasräcke för fallhöjd och stångräcken i trappan är vanligt.

3 – Om räcket skall monteras på mur eller balustrad måste hela enheten, både mur och räcke ha totalhöjd 1100mm om fallhöjden överskrider 3 meter. Muren måste minst vara 800mm för att ett stångräcke skall vara godkänt.

4 – Bygglov? – Det krävs inget bygglov för ett stångräcke. Vid renovering eller utbyte av befintligt räcke som inte håller Boverkets normer behöver du inte ändra nåt, tex höjd som är lägre än dagens normer kan du fortsätta med vid utbyte/renovering. Vid nybyggnation där du har en utsedd besiktningsman måste Boverkets normer följas. Har du funderingar hör gärna av dig till oss eller kontrollera med er tilldelade besiktningsman eller kontrollansvarige hur denne tolkar regler utifrån er situation. Det kan även vara lite olika tolkningar från kommun till kommun.

Länk till Boverket: Läs på Boverkets webbsida om vad som gäller för räcken om du vill ha mer info än det vi nämnt här på sidan. Kontakta oss gärna med frågor då det är lite av en djungel för den oinvigde.

Boverket räcken – extern länk

Garantier

Vi lämnar 5 års garanti på alla delar Inoxa Marina, se mer om garanti under Kundservice

Om leveransen:

Leveranstid ca 2-3 veckor på rostfritt och ca 4 veckor med svart ytbehandling.

Leveransen sker alltid från flera avsändare i separata sändningar. Order med handledare i trä som är färskvara, levereras direkt från fabriken.

Leveranserna kommer i separat sändningar från vårt lager i Stockholm eller Danmark. Vi har valt detta leveransförfarandet dels för att minska leveranstiden, minska kostnader för att kunna erbjuda bästa möjliga pris, och för att undvika onödiga frakter och omlastningar ur miljösynpunkt.

Vad ingår?

Du kan välja att beställa till franska träskruv till att fästa in stolpen i träbjälklag. Om du valt vägginfästning mot fasad ingår inte dessa skruvar beroende på vad som krävs för din fasad.

I övrigt ingår allt du behöver för montaget.

Vilka verktyg behöver jag?

Du behöver en skruvdragare och bits. Ett vattenpass för att rikta stolpen och insexnycklar till de olika skruvarna i beslagen. En laser eller ett murarsnöre för att linjera ut centrumlinjen på räcket rekommenderas. Transparent vanlig Silicon för att limma vissa delar i räcket, läs mer i monteringsanvisningarna.

Rondellkap eller bågfil för att kapa stången.

Hur beställer jag?:

När du gjort din offert online och registrerat den till din E-post, så registreras den också den i vårt system med ett unikt nummer. Detta offertnummer kan vi sen föra diskussioner mot vid eventuella frågor som ofta uppstår.

Offerten som du fått till din E-post innehåller även en länk till vår ordersida, som du använder när du vill beställa ditt räcke.

Vi återkopplar sen med ett ordererkännande och ett CAD förslag på de måtten du angett. Du godkänner eller korrigerar måtten mot CAD ritningen. Vi diskuterar igenom alla eventuella mått, frågor, lösningar tills du känner dig nöjd och godkänner dina mått och order. Ordern går då till produktion.

Du kan närsomhelst under denna process avbryta din beställning. Ingen order är bindande innan du godkänner order och mått.

Betalningsvillkor 10 dagar faktura efter leverans eller via Klarna

Vikter:

Med handledare: ca 14kg/meter

Utan handledare: ca 10-12kg/meter

Korrosivitetsklass:

316 syrafast rostfritt: C4
