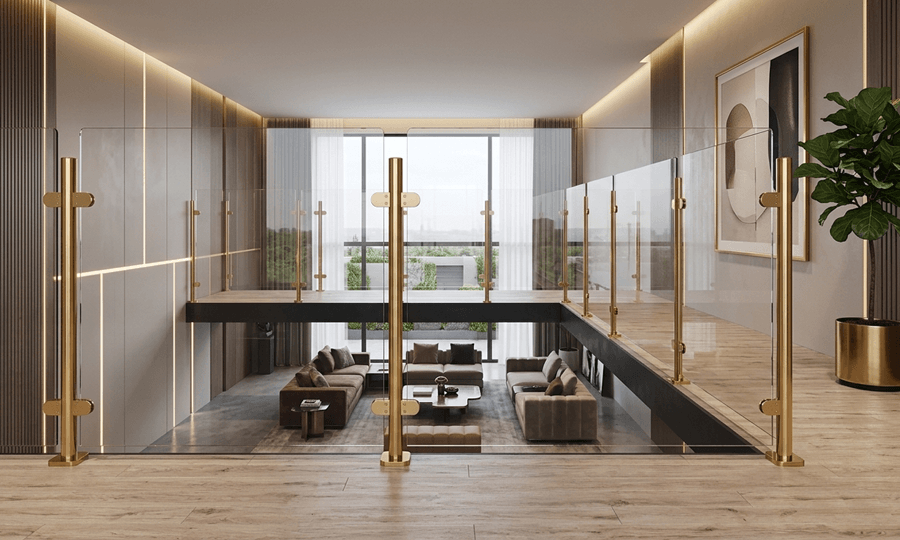

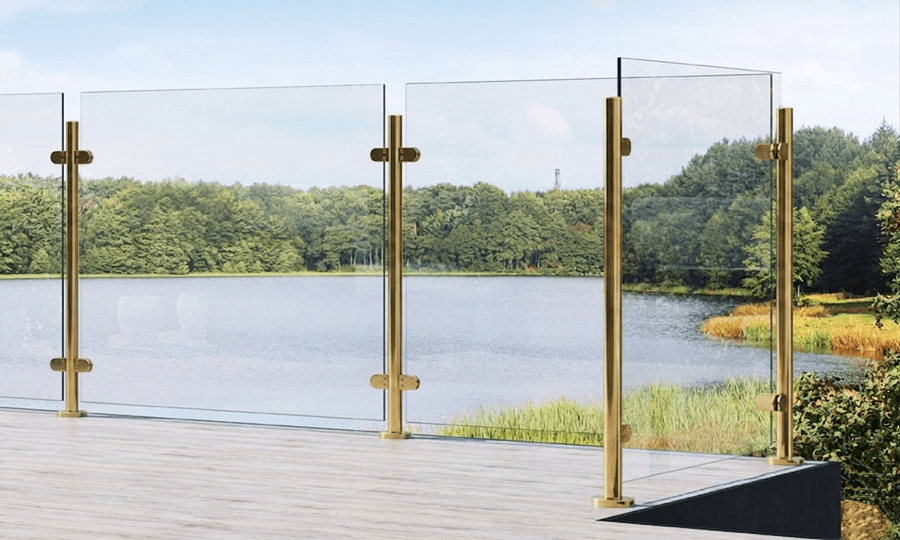

Inoxa Gold Line – Glasräcke i mässing

Stolpar 38,1mm

Runda stolpar ovanpå montage: Stolpe dim. 38,1mm. Svetsad fot på 90mm i diameter och har 3st hål för skruv. Täcks sedan med ett fotlock på 102mm.

Alla modeller är i 316 A4 syrafast rostfritt material.

Ytbehandling i blankpolerad mässing.

Glasval:

Glaset i räcken i mässing är ett 8,76mm lamellglas. Vid val utan handledare och i vindutsatt miljö rekommenderas ett 10,76mm lamellglas.

Vid högre fallhöjder såsom takterrasser eller i offentliga miljöer som tex skolor använder man ett härdat och laminerat 8,76mm glas.

Du kan välja mellan klart, opal frostat som är insynsskyddat eller ett grått glas. Det gråa är inte insynsskyddat men ger en lite mörkare effekt. Alla glas har slipade och polerade kanter. Glas måttanpassas alltid i varje objekt.

Vi har CE märkning på alla glas om önskas, kontakta oss.

Handledare:

Handledare i mässing: Samma material och dimension som stolpen. Handledarna levereras med kapmån och kapas in på plats. Max längd på mässing är 3200mm och skarvas därefter med rak skarv om det är längre längder.

Alla hörn, kopplingar mm ingår. Behöver borras på plats för de medföljande M5 skruven. Borr och gängtapp för skruvdragare ingår i leveransen.

Trähandledare: Rund 45mm. Finns i Ek eller Mahogny. Levereras med kapmån för exakt kapning på plats. Giras och skruvas ihop i hörn/vinklar. Max längder är ca 3500mm. Vid längre längder sitter det ett skruvstift monterat i ändan, bara att skruva ihop för att få den totala längden.

Knoppavslut: Väljer du utan handledare så avslutas stolpen med en ändknopp i mässing.

LED belysning:

LED spot handledare: Till rund handledare i mässing kan även välja till runda LED lampor. De sitter i färdiga 12mm hål. Enkelt montage.

Alla LED lampor och LED list till räcken är dimbara.

Höjd räcke:

Höjd standard är 1100mm till ovankant räcke. Övriga vanliga höjder är 1000mm, 900m och 800mm.

Vi kan också anpassa denna modellen till vilken höjd du önskar.

CC mått stolpar

Max CC centrum mellan stolpar: 1400mm

Vinklar:

Topmonterat runda stolpar: Du kan välja vilka vinklar du vill, vi borrar i rätt vinkel.

Skötselråd:

Mässing PVD ytbehandlig: Inget material är helt underhållsfritt, så inte heller rostfritt  som ytbehandlats. Puts, rengöring 1-2 ggr/år beroende på var i landet man bor samt i vilken utsatt miljö räcket är monterat. Beställ till vårt Nano rengöringspaket som även ger en skyddande hinna på räcket för att minska angrepp och minimera antalet gånger underhåll behövs. Vi rekommenderar att alltid putsa av och behandla räcket direkt efter montage.

Trähandledare: En handledare i trä är oljad från fabrik men bör oljas in igen direkt efter montaget. Oljning bör ske 1-2 ggr/år beroende på väderlek.

Glas: Rengör glas med vanlig fönsterputs utan slipande egenskaper. Undvik starka medel och undvik högtryckstvätt då risken för s.k. lamellsläpp ökar. Glas till räcken är i princip ett helt vanligt glas, precis som tex ett fönsterglas förutom själva lamineringen, härdningen eller tjockleken.

Montering:

Enklare beskrivning för montering medföljer leveransen. Kontakta oss gärna vid frågor vid montaget. Du monterar även utifrån medföljande installations CAD, där CC mått stolpar är utsatta.

Vid order erhåller du ett CAD förslag med CC stolpar i 3D. Du kontrollmäter och godkänner/korrigerar måtten till oss innan produktionen startar. Leveransen innehåller sen samma 3D skiss samt en installations CAD. Där framgår CC mått mellan samtliga stolpar, vilka glas sitter var etc.

Man vara ensam att montera men vi rekommenderar två personer, i alla fall vid montage av handledaren, så man inte råkar ha sönder glas.

Modellen räknas som enkel att montera för händig person.

Se PDF montering

Se PDF tips för förstärkning av bjälklag.

Infästning stolpar:

Stolpar ovanpå: Vid montage i träbjälklag måste skruven fästas ner i underliggande reglar, inte bara i trallen. I betong bör man inte borra närmare betongkanten än 50mm.

Stabiliteten i ett monterat räcke hänger mest på konstruktionen under. Se våra anvisningar hur du bör förstärka din konstruktion för att få räcket så stabilt som möjligt.

Utomhus rekommenderas för trä infästning: Franska 316 syrafast 8x80mm. I betong 316 syrafasta expander 8x80mm. Inomhus räcker det med elförzinkat. Du kan välja att beställa till skruv för träbjälklag när du beställer.

CE märkning:

Inoxa har CE märkt modell Gold-Line enligt SS-EN 1090-1.

Samma grundmodeller som i rostfria räcken men med ytbehandling.

Linjelast 1,0 kN/m som standard

Boverkets riktlinjer för minsta kN krav:

• • 0,5 kN/m – räcken i bostadsutrymmen

• • 1 kN/m – räcken i allmänna utrymmen

• • 3 kN/m – räcken i utrymmen avsedda som offentliga samlingsplatser (t.ex. åskådarläktare) Ej möjlig med denna modellen

Vi har CE märkning på alla glas om önskas, kontakta oss.

Boverkets normer:

1 – Glasräcken monterade där fallhöjden överskrider 3 meter från översida bjälklag/golv ner till undervåning måste höjden minst vara 1100mm.

8,76mm laminerat glas i privat miljö. Vid högre fallhöjder såsom takterrass eller i offentlig miljö, tex skolor bör man använda ett 8,76mm härdat och laminerat glas. Använd rekommenderade skruvinfästningar.

2 – Trappor och trapplöp måste det vara minst 900mm höjd om fallhöjden är under 2 meter. Över 3 meter fallhöjd gäller höjd 1100mm.

En fallhöjd räknas alltid från där du står, från golv, inte från räckets överkant.

3 – Om räcket skall monteras på mur, låg vägg eller balustrad måste hela enheten, både nedre konstruktion och räcke ha en total höjd på minst 1100mm om fallhöjden överskrider 3 meter. Om muren är lägre än 800mm får räcket inte monteras så man får plats med foten och klättra.

4 – Bygglov? – Det krävs inget bygglov för ett glasräcke. Vid renovering eller utbyte av befintligt räcke som inte håller Boverkets normer behöver du inte ändra nåt, tex höjd som är lägre än dagens normer kan du fortsätta med vid utbyte/renovering. Vid nybyggnation där du har en utsedd besiktningsman måste Boverkets normer följas. Har du funderingar hör gärna av dig till oss eller kontrollera med er tilldelade besiktningsman eller kontrollansvarige hur denne tolkar regler utifrån er situation. Det kan även vara lite olika tolkningar från kommun till kommun.

Länk till Boverket: Läs på Boverkets webbsida om vad som gäller för räcken om du vill ha mer info än det vi nämnt här på sidan. Kontakta oss gärna med frågor då det är lite av en djungel för den oinvigde.

Boverket räcken – extern länk

Boverket om glas i räcken – extern länk

Byggdeklarationer

• Byggvarubedömningen: Glasräcken i mässing modell Gold-Line finns listad i Byggvarubedömningen och innehar certifiering Miljöbyggnad Guld enligt Sweden Green Building Council.
• Certifierad i Sunda Hus.
• Svanen märkt.

Samma grundmodeller som rostfria räcken men med ytbehandling.

Garantier

Vi lämnar 5 års garanti på alla delar.

Glas har separata garantier och vi följer Glasbranschens riktlinjer.

Läs mer om garanti under Kundservice

Om leveransen:

Leveranstid ca 4-5 veckor.

Leveransen sker alltid från flera avsändare i separata sändningar. Glasen kommer emballerade stående på en träpall direkt från glasfabriken i en separat leverans. Order med handledare i trä som är färskvara, levereras direkt från fabriken.

Övrigt material såsom stolpar, rostfria beslag etc. kommer i en separat leverans från vårt lager i Stockholm eller Danmark. Vi har valt detta leveransförfarandet dels för att minska leveranstiden, minska kostnader för att kunna erbjuda bästa möjliga pris, och för att undvika onödiga frakter och omlastningar ur miljösynpunkt.

Vad ingår?

Du kan välja att beställa till franska träskruv till att fästa in stolpen i träbjälklag. Om du valt vägginfästning mot fasad ingår inte dessa skruvar för klämfästen eller handledare beroende på vad som krävs för din fasad.

I övrigt ingår allt du behöver för montaget.

Vilka verktyg behöver jag?

Du behöver en skruvdragare och bits. Ett vattenpass för att rikta stolpen och insexnycklar till de olika skruvarna i beslagen. En laser eller ett murarsnöre för att linjera ut centrumlinjen på räcket rekommenderas. Transparent vanlig Silicon för att limma vissa delar i räcket, läs mer i monteringsanvisningarna.

Hur beställer jag?:

När du gjort din offert online och registrerat den till din E-post, så registreras den också den i vårt system med ett unikt nummer. Detta offertnummer kan vi sen föra diskussioner mot vid eventuella frågor som ofta uppstår.

Offerten som du fått till din E-post innehåller även en länk till vår ordersida, som du använder när du vill beställa ditt räcke.

Vi återkopplar sen med ett ordererkännande och ett CAD förslag på de måtten du angett. Du godkänner eller korrigerar måtten mot CAD ritningen. Vi diskuterar igenom alla eventuella mått, frågor, lösningar tills du känner dig nöjd och godkänner dina mått och order. Ordern går då till produktion.

Du kan närsomhelst under denna process avbryta din beställning. Ingen order är bindande innan du godkänner order och mått.

Betalningsvillkor 10 dagar faktura efter leverans eller via Klarna

Vikter:

Med handledare: ca 25kg/meter

Utan handledare: ca 20-23kg/meter

Ytbehandling mässing:

Allt material är i grunden samma räcken och stolpar som de i rostfritt. 316 syrafast utomhus i borstad yta.

Allt material genomgår en ytbehandling i mässing som heter PVD.

PVD coating (Physical Vapor Deposition) är en metod för att ytbehandla rostfritt stål. Metoden är tekniskt väldigt avancerad med vacuum och gas vilket ger en tålig yta mot korrosion och repor men behåller samtidigt grundproduktens fina ytstruktur. Detta ger känslan av att produktens genomgående material är mässing och inte lackerat.

Mässingytan är halvblank om man ytbehandlar borstad rostfritt och blankpolerad mässing om man ytbehandlar blankpolerad rostfritt.

Korrosivitetsklass:

316 syrafast i mässing: C4

Mässing är rostfria stolpar som ytbehandlats.
